PCB鍍金厚度，pcb鍍金厚度一般是多少？

投稿用戶 ? ? PCB服務 ? 閱讀 3036

PCB（PrintedCircuitBoard）即印刷電路板，是電子產品中不可或缺的組成部分。PCB的制作工藝以及材料的選擇都對產品的性能和質量有重要影響。而PCB鍍金技術在制造過程中扮演著至關重要的角色。

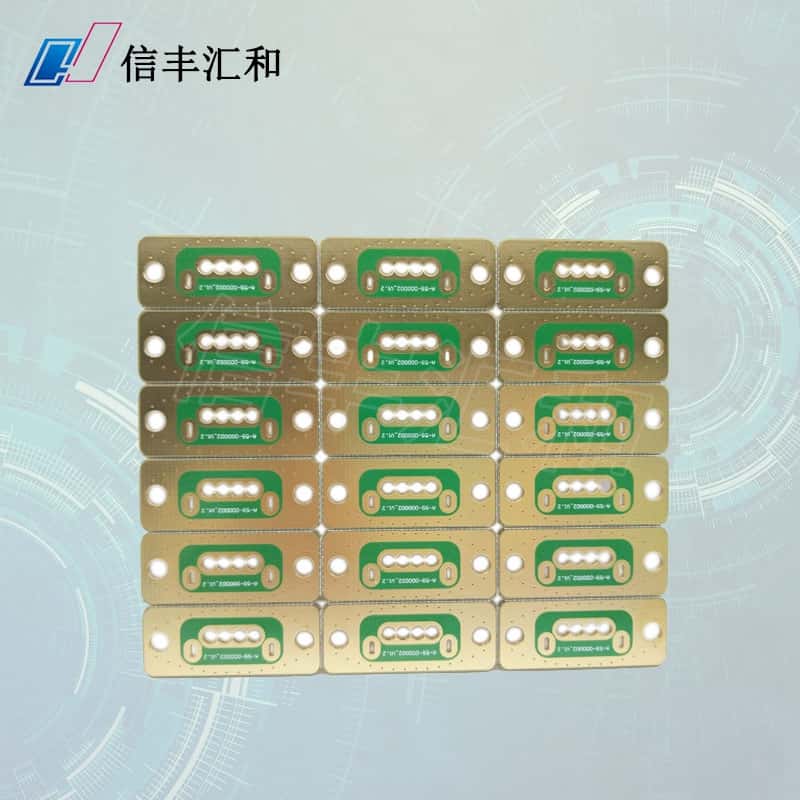

PCB鍍金厚度，pcb鍍金厚度一般是多少？

PCB鍍金是一種表面處理技術，主要目的是提高電子器件的導電性、防腐性和耐久性。同時，鍍金技術還可以改善PCB的焊接性能和信號傳導能力，提供對電路板的更好保護，延長其使用壽命。PCB鍍金的厚度對這些性能起著至關重要的作用。

那么，PCB鍍金厚度一般是多少呢？一般來說，常見的PCB鍍金厚度有以下幾種選擇：

1.電鍍金厚度在0.025微米（μm）到0.1μm之間。這種厚度的鍍金層非常薄，主要用于簡單電路板或者對導電性要求不高的應用。這種鍍金層價格低廉，但相應的耐腐蝕性和導電性也較差。

2.電鍍金厚度在0.1μm到0.2μm之間。這種厚度的鍍金層主要用于一般性的電子產品，具有較好的耐腐蝕性和導電性能。同時，這種厚度的鍍金層也比較適合焊接工藝，可以提高焊接質量。

3.電鍍金厚度在0.2μm到0.5μm之間。這種厚度的鍍金層適用于一些對性能要求較高的應用場景，如高頻率電路、RFID產品等。鍍金層的厚度增加可以提高電路板的導電性和信號傳遞能力，使其更適合復雜的電子器件。

4.電鍍金厚度在0.5μm以上。這種厚度的鍍金層主要用于特殊要求的電子產品，如航空航天設備、醫療器械等。這種厚度的鍍金層具有良好的導電性能和耐腐蝕性，可以提供更高水平的可靠性和穩定性。

需要注意的是，選擇PCB鍍金厚度時需根據實際需求和應用場景進行權衡。過厚或過薄的鍍金層都可能帶來一些問題，如成本增加、焊接困難、信號失真等。因此，合理的選擇PCB鍍金厚度非常重要。

除了厚度，還要考慮鍍金工藝的可行性、成本、生產周期等因素。不同的鍍金工藝有不同的優缺點，如有機硬金屬化、金鈀合金電鍍等。選擇合適的鍍金工藝，可以提高產品的可靠性和性能。

綜上所述，選擇合適的PCB鍍金厚度需考慮多個因素，包括實際需求、應用場景、成本和鍍金工藝等。只有綜合考慮這些因素，才能選擇出最適合自己需求的PCB鍍金厚度，提高產品的性能和質量。
