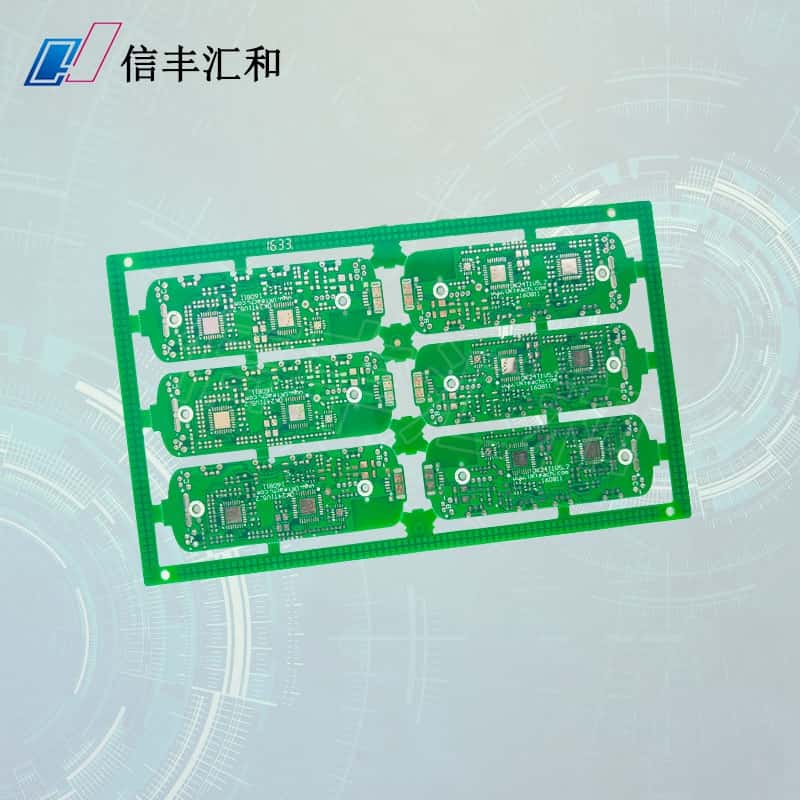

多層印刷電路板,也稱為多層PCB印制電路板,是一種具有多個導電層的電路板。它在現代電子設備中得到廣泛應用,因?yàn)樗梢蕴峁└叩募啥群透玫碾娦盘?hào)傳輸性能。
多層印刷電路板的設計是一個復雜而關鍵的過程。在設計階段,需要考慮電路布線、信號完整性、電磁兼容性和散熱等因素。通過合理規劃每一層的布線和信號層的分配,可以最大程度地提高電路板的性能。
首先,設計師需要明確電路板的功能和要求,根據這些要求確定電路板的層數。一般來說,多層印刷電路板由內層和外層組成,內層主要用于信號傳輸,外層用于電源和地線。在確定層數后,設計師需要排布每一層的布線,使得信號層的交叉最小化,并且將高速信號層與低速信號層進行隔離,以提高信號的完整性。
接下來,設計師需要進行網格布線。網格布線是將電路連接起來的關鍵步驟。設計師需要根據電路的功能和布局合理安排信號線的走向,并盡量減少信號線之間的干擾。同時,還需要考慮電路的散熱和電磁兼容性。為了提高散熱性能,可以在電路板上設置散熱片或散熱孔。為了提高電磁兼容性,可以采用屏蔽罩和地線來減少電磁干擾。
在設計完成后,還需要進行電路板的制作。制作多層印刷電路板需要經過腐蝕、鍍銅、鍍金、阻焊、噴錫、打標等多個工藝步驟。這些步驟需要專業的設備和嚴格的操作,以保證電路板的質量和性能。
總之,多層印刷電路板的設計與制作是一項復雜而關鍵的工作。通過合理規劃每一層的布線和信號層的分配,可以提高電路板的性能。同時,制作過程中需要注意每個工藝步驟,保證電路板的質量和可靠性。希望本文對讀者了解多層PCB印制電路板的設計與制作有所幫助。
