PCB打樣是指在正式生產之前,為了檢測PCB設計的可靠性和準確性而進行的樣品制作。這樣可以提前發現問題,從而減少實際生產中的失敗率和成本。下面將詳細介紹PCB打樣的流程。
1. PCB設計
在進行PCB打樣之前,需要進行PCB設計。PCB設計要根據電路原理圖繪制出板子的圖紙,包括板子上的電路圖、布局圖和鉆孔圖等。為了確保設計的準確性,可以通過模擬軟件驗證電路原理圖的正確性。
2. 生產Gerber文件
Gerber文件是一種結構化的文件格式,它包含了電路板的所有外形、元器件標注、溫度控制符號和導線等圖形信息。通過生產Gerber文件,可以將PCB設計數據傳遞給PCB工廠。
3. 向PCB工廠提交訂單
在PCB工廠中提交訂單時,需要指定PCB板的大小、數量、厚度和材料等,以及加工過程和要求的交貨時間等詳細信息。PCB工廠將根據訂單提供相應的報價和預計交貨時間。
4. 訂單確認
在確認訂單之前,PCB工廠通常會與客戶進行聯系,以確保訂單細節的準確性。一旦訂單確認,PCB工廠將開始準備PCB板。
5. 板子制作

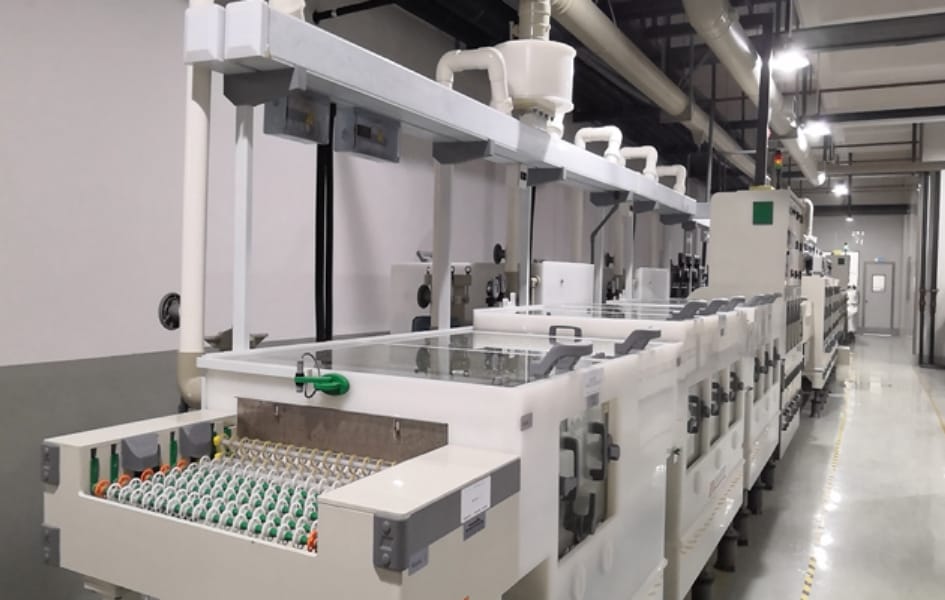

首先,PCB工廠將根據Gerber文件制作出PCB板的感光膜。然后,在印有感光膜的板子上放置一個紙質的屏蔽膜,以保護不需要被刻畫的部分。接下來,將被刻畫過的板子放入酸浴中,以除去所有涂覆在銅箔上的無用物質。最后,使用追蹤考驗機檢查銅箔和管孔是否正確連接,并做必要的修補和修剪。
6. 焊接元器件
在PCB板制作完畢后,需要將電子元器件進行焊接。這個步驟可以通過手工焊、自動焊接甚至貼裝來完成。自動化的方法是比較快速和準確的,但是成本較高。
7. 測試
在PCB焊接完成后,需要進行全面測試。測試將包括非接觸式的測試和接觸式的測試。非接觸式的測試通常會使用高分辨率的儀器來掃描電路板,而接觸式測試則能夠查找任何的電路板連接問題,并且可以識別元器件故障或者缺陷等。
8. 完成
如果測試結果良好,電路板就將被打包并發送到客戶。PCB打樣流程就在這里結束了。
總結
PCB打樣是一個十分重要的過程,通過它可以避免由于設計和制造缺陷引起的產品失敗和高成本。在進行PCB打樣之前,需要進行PCB設計、生成Gerber文件、向PCB工廠提交訂單、訂單確認、板子制作、焊接元器件、測試以及完成。
