pcb板是什么?pcb板制作工藝流程

PCB板是一種“Printed Circuit Board”的縮寫,即印制電路板。是一種用來支持和連接電子元件的基礎材料。它通常由一個非導電的基板上覆蓋一層厚銅箔,制成的。

pcb板是什么?pcb板制作工藝流程

PCB板制作工藝流程經過復雜的生產流程,包括設計、打樣和生產等。下面,我們將詳細介紹PCB板制作的工藝流程。

1. 設計

PCB板的設計是制作PCB板的第一步,目的是建立PCB板的基本布局和元件布局。設計師需要根據電子電路圖來確定PCB板的電路連接、元件位置和尺寸等關鍵特征,以確保PCB板的高質量和可靠性。

pcb板是什么?pcb板制作工藝流程

設計工作的時間取決于PCB板的復雜程度,但通常需要多個工作日的時間來完成。一旦設計完成,就需要將PCB板設計文件導入到PCB設計軟件中進行后續操作。

2. 打樣

打樣是制作PCB板的重要步驟之一,在這一步驟中,需要根據設計選取相應的材料,以便在實際生產中使用。打樣需要考慮材料的成本,優缺點和適用范圍。

pcb板是什么?pcb板制作工藝流程

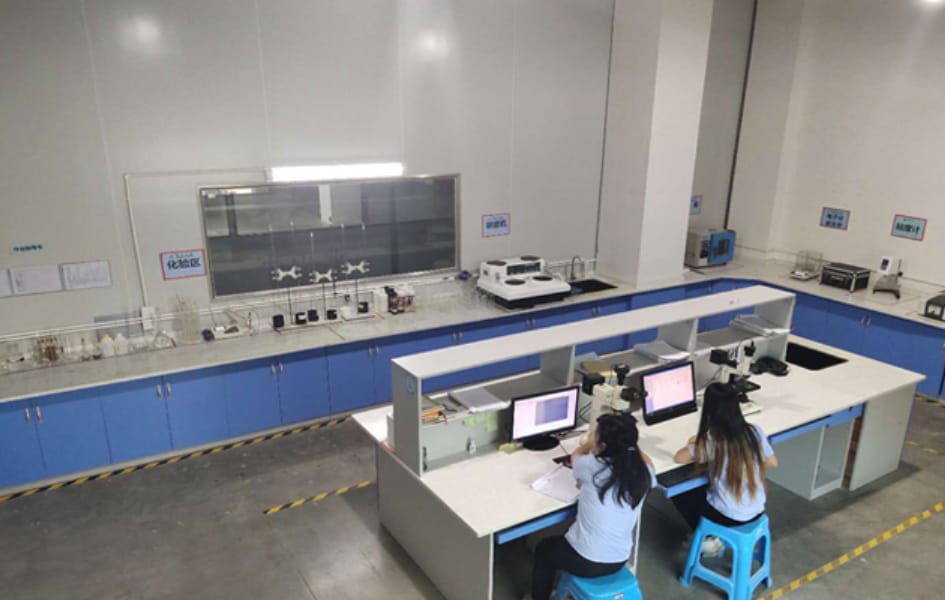

在開展實際生產之前,必須進行嚴格的質量控制和測試工作,以確保PCB板符合規格要求。 打樣完成后,需要進行進一步的測試和校驗,確保PCB板的制程和性能符合規格。

3. 生產

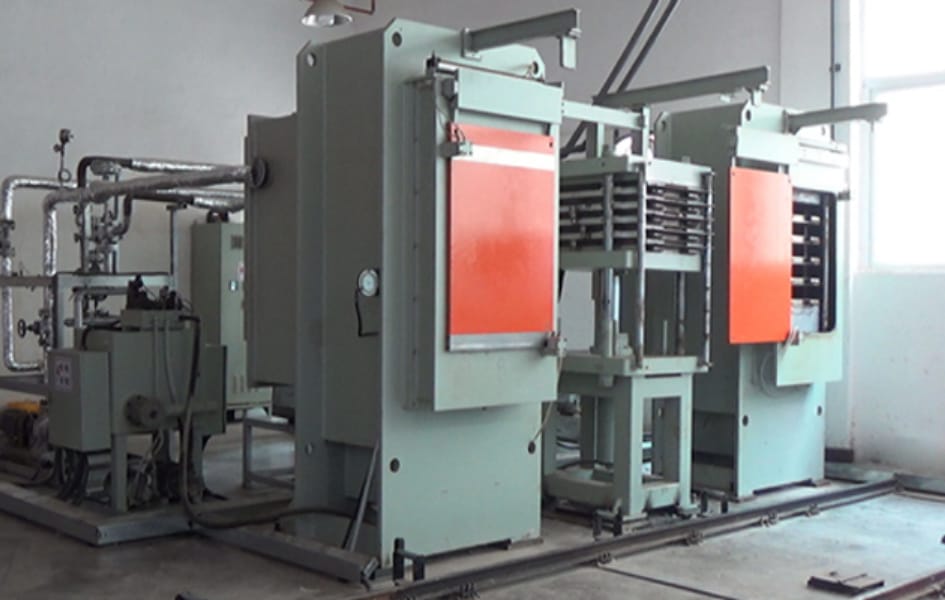

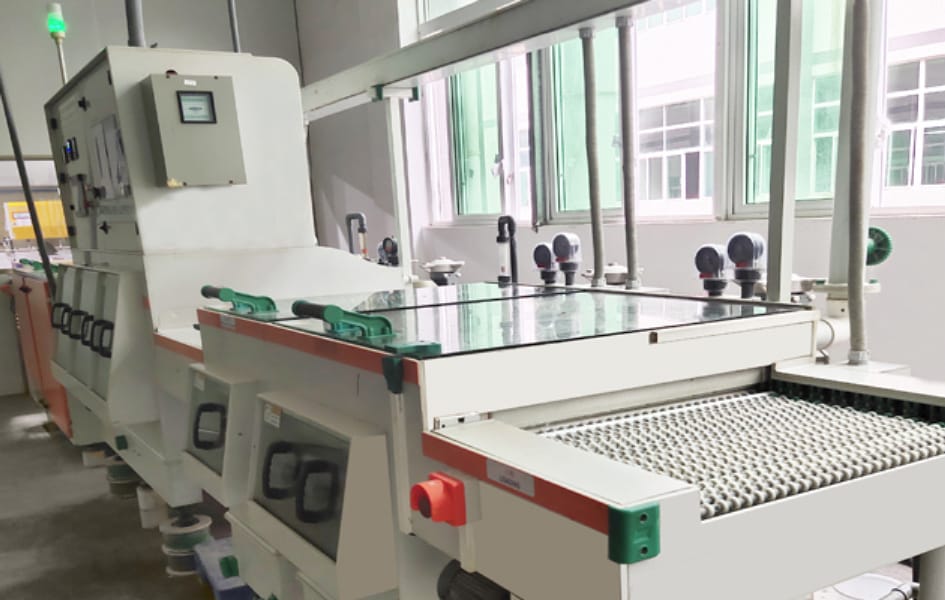

PCB板的生產通常采用多層貼裝和化學改質。多層貼裝是將高質量的PCB層疊在一起,以支持電子元件,保證電路連接的完整性?;瘜W改質是通過處理PCB板表面層以及焊片來改善PCB板的耐腐蝕性和其他機械特性,提高其耐久性和總體性能。

完成生產后,必須對PCB板進行測試和校驗,測試完后即可開始批量生產。

總結

PCB板制作是一項非常復雜和高技術的工作,但它對電子制造產業具有重要的意義。正確的PCB板設計和制造可以提高電路板的可靠性和效率,也可以大大降低電路板的制造成本。 在未來,PCB制造工藝技術將繼續得到推廣和發展,為全球的電子制造行業帶來更多的機遇和發展前景。

專業PCB線路板制造廠家-匯和電路:13058186932
