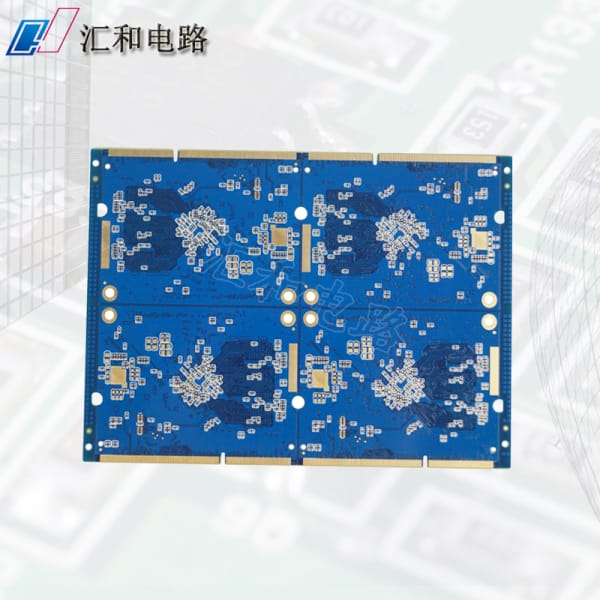

鍍錫是指在金手指表面涂覆一層錫。這種處理有助于保護金手指不受氧化影響，提高導電性能，減少氣蝕現象，同時也方便焊接和連接。鍍錫的厚度通常根據PCB設計要求和應用環境來確定。一般情況下，標準的鍍錫厚度為1.27um-2.54um。

而鍍金是指在金手指表面涂覆一層金。金具有優良的導電性和化學穩定性，可以有效減少氧化和腐蝕的發生。不同的應用領域?qū)鹗种傅腻兘鸷穸纫蟛煌?，常見的鍍金厚度?.03um-0.076um、0.05um-0.075um等。

PCB金手指的鍍錫/鍍金厚度標準對于其性能和可靠性具有重要影響。過厚或過薄的鍍層都會導致一系列問題。太厚的錫層容易出現焊接不良，且在接插過程中容易被磨損。過薄的錫層則容易導致接觸不良，影響信號傳輸和接觸可靠性。

需要注意的是，確定鍍錫/鍍金厚度標準時還需考慮到PCB設計的復雜性、用途、環境等因素。一般而言，高頻信號傳輸要求較高，對金屬層的表面粗糙度和平整度有較高要求，一般要求較薄的鍍金層，以確保信號傳輸?shù)姆€(wěn)定性和可靠性。而對于一般電子設備而言，常見的鍍層厚度一般能滿足要求。

總之，PCB金手指的鍍錫/鍍金厚度標準是保證電子設備連接可靠性的重要因素。根據應用領域和要求選擇合適的鍍層厚度對于提高PCB性能和延長使用壽命至關重要。同時，生產制造過程中的精細控制和質量監控也是確保金手指質量的關鍵。

一、工藝背景

鍍錫工藝作為PCB制造過程中的重要環節，能夠保護PCB電路板不受氧化、腐蝕等因素的影響，提高其可靠性和穩定性。同時，鍍錫工藝還能夠提供良好的焊接性能，方便電子元器件的焊接，實現電路的良好連接。

二、工藝流程

1. 表面處理：PCB進入鍍錫工藝前需要進行表面處理，以去除表面的油污、氧化物等雜質，提升鍍錫質量。

2. 防焊膜覆蓋：在PCB的焊盤和插孔等位置，涂覆一層防焊膜，以保護這些區域不被鍍錫覆蓋。

3. 鍍錫前處理：在鍍錫前，需要將PCB浸泡在鍍錫前處理液中，以去除表面的銅氧化物、油污等，提升鍍錫效果。

4. 鍍錫液配制：根據PCB的要求，選擇合適的鍍錫液，進行配制。常用的鍍錫液包括有機錫和無機錫兩類。

5. 鍍錫：將經過上述處理的PCB放入鍍錫槽中，進行鍍錫操作。在鍍錫過程中，鍍錫液中的錫溶解成離子，并在PCB表面析出金屬錫，形成鍍錫層。

6. 清洗：鍍錫后，將PCB進行清洗，去除殘留的鍍錫液和其他雜質。

7. 對位、切割：根據需求，對PCB進行對位、切割等加工工藝，使其符合所需尺寸和形狀。

三、工藝要求

1. 鍍錫層厚度：合適的鍍錫層厚度能夠保證電路的導電性能和耐腐蝕性能。一般要求鍍錫層厚度為2-5um。

2. 均勻性：鍍錫層在PCB表面的分布均勻性對電路連接的可靠性和穩定性具有重要影響。要求鍍錫層均勻、無明顯的斷裂、空洞等缺陷。

3. 防焊膜質量：防焊膜的質量直接關系到焊接的效果。要求防焊膜均勻、附著力強、不易破裂。

四、工藝優勢

1. 提高PCB電路板的可靠性和穩定性，減少電子元器件的老化、腐蝕等現象。

2. 提供良好的焊接性能，方便電子元器件的焊接，提高生產效率。

3. 減少PCB電路板的維修頻率和成本，延長電子產品的使用壽命。

總結：PCB鍍錫工藝是保證PCB電路板可靠性和穩定性的重要工藝環節。通過專業的工藝流程和優質的鍍錫制造，能夠有效提高電子產品的質量和性能，為用戶提供可靠的電子設備。
